Radiation Pattern
•
이상적으로 생각했을 때 파워(?)는 전 방향 같은 힘으로 방사 된다.
•
그러나 실제로는 모든 방향의 힘이 같지 않다.
◦
자세한 건 Radiation Pattern Diagram 참조

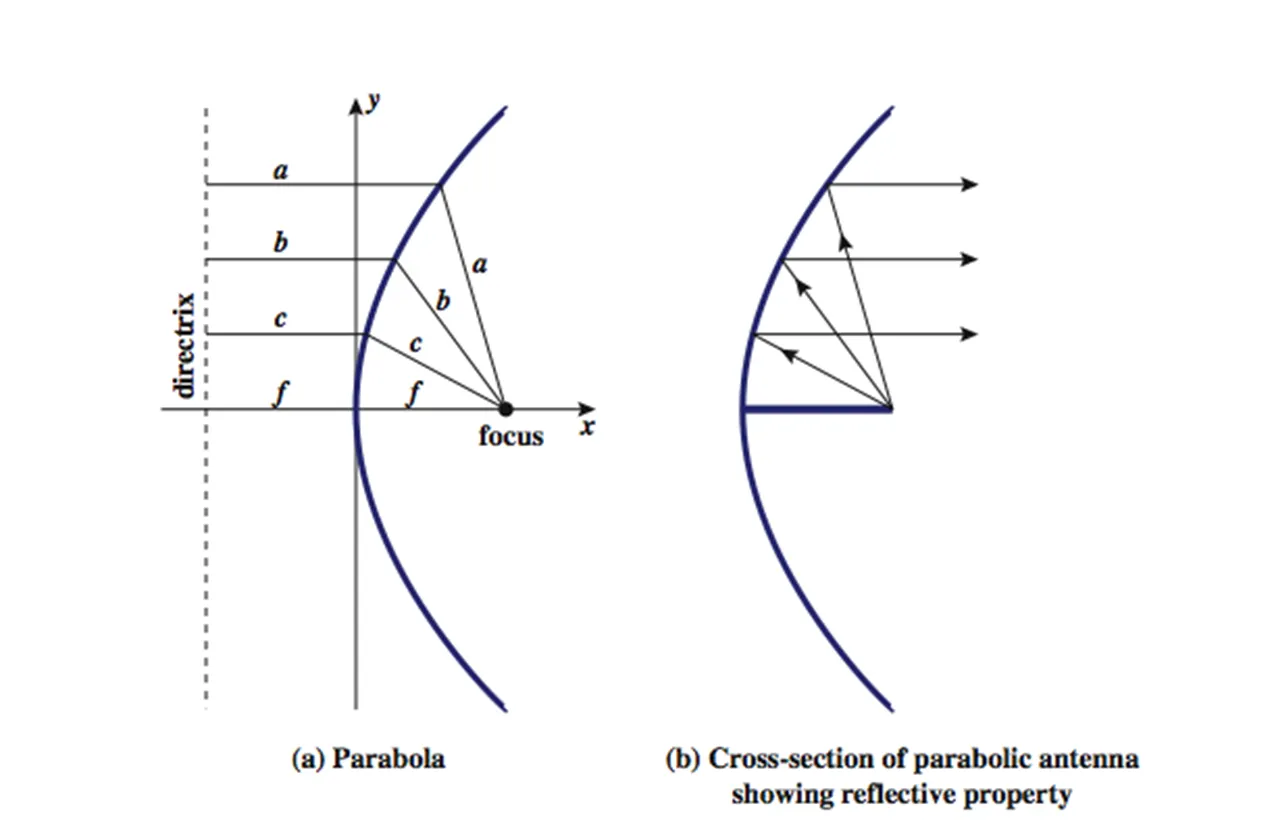

포커스 포인트로부터 발사된 방향 a,b,c,f는 반사벡터가 모두 동일하다.
Antenna Gain
안테나 게인은 안테나가 특정 방향으로 전파를 집중시키는 능력을 나타내는, 즉 안테나의 방향성을 측정하는 것.
등방성 안테나(모든 방향으로 방사되는 일반적인 파워) 대비 특정 방향으로의 파워 출력을 데시벨(dB)로 측정한다.
Terrestrial Microwave : 지표면 마이크로파
•
가장 일반적인 타입은 포물선 형태의 접시가 다른 안테나로 전파를 전달하기 위해 집중하는 형태.
•
고지대에 위치해 범위와 장애물을 극복하고 확장하는 형태
•
릴레이 타워 형태를 사용해 포인트2포인트 형태로 원거리를 전달하는 형태.
특징
•
TV와 음성통신에 둘 다 사용된다.
•
적은 리피터가 필요하지만 눈으로 볼 수 있는 직사광의 형태여야 한다.(장애물이 없어야 함.)
•
1~40GHz의 주파수를 형성한다. 높은 주파수일수록 더 높은 데이터레이트를 가짐.
•
주로 거리에 의한 감쇠가 통신의 방해요소이다.
Satellite Microwave
•

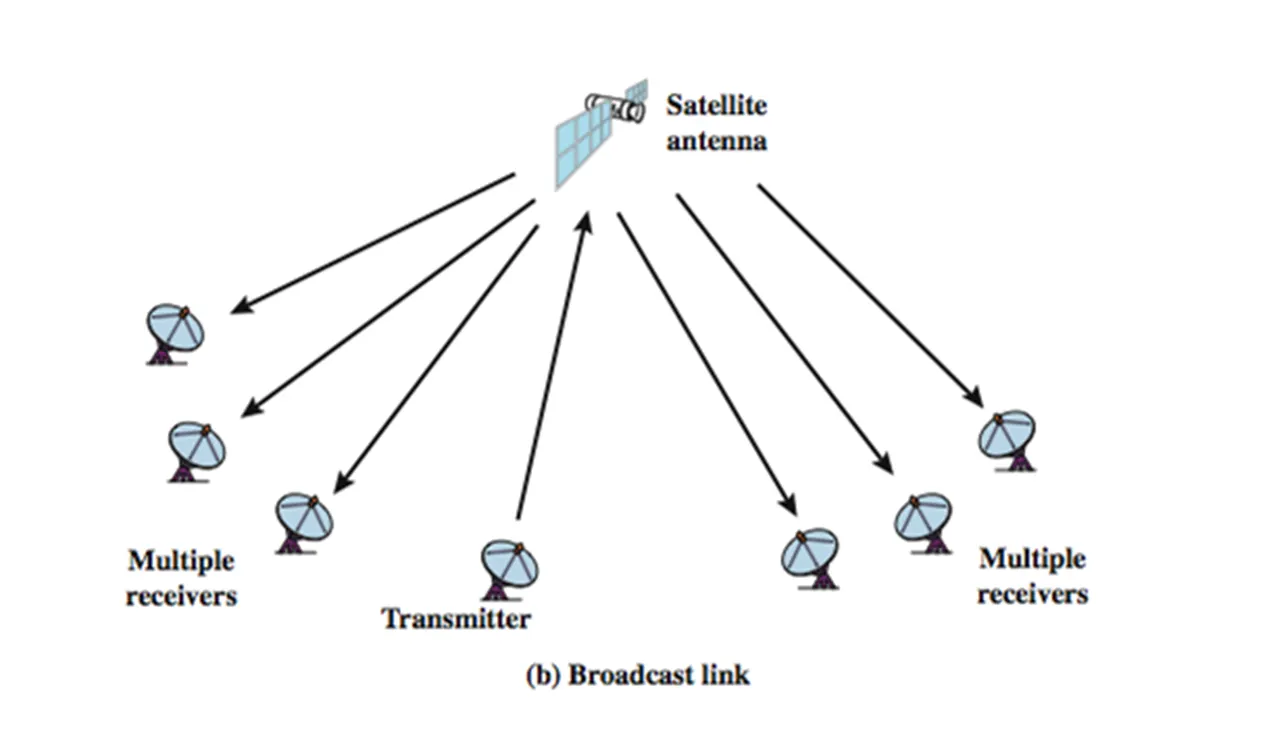

위성을 릴레이 스테이션으로 활용하는 방법은 마이크로파 통신에 있어서 효과적인 방법 중 하나임.
•
두개 이상 여러개의 그라운드 스테이션에 링크하기 위해 사용한다.
•
하나의 주파수를 받고, 신호를 증폭, 연장 및 반복, 그리고 또다른 주파수로 전송한다.
◦
주파수 밴드는 “Transponder Channels”라고 불린다.
•
저궤도 위성이 필요하다.
◦
35,863km 높이 정도에서 3~4degree정도의 간격이 필요하다.
Application
개인 네트워크 : 스타링크
위성방송
GPS
Transmission Characteristics
•
최적의 주파수 레인지는 1GHz~10GHz 사이다.
◦
너무 낮으면 노이즈가 끼기 쉬우며, 너무 높으면 대기의 영향(구름 등)에 의해 감쇠되기 쉽다.
Broadcast Radio
라디오파는 3kHZ~300GHz까지의 주파수를 의미한다.
•
FM 라디오
•
UHF와 VHF TV
•
데이터 네트워크 앱

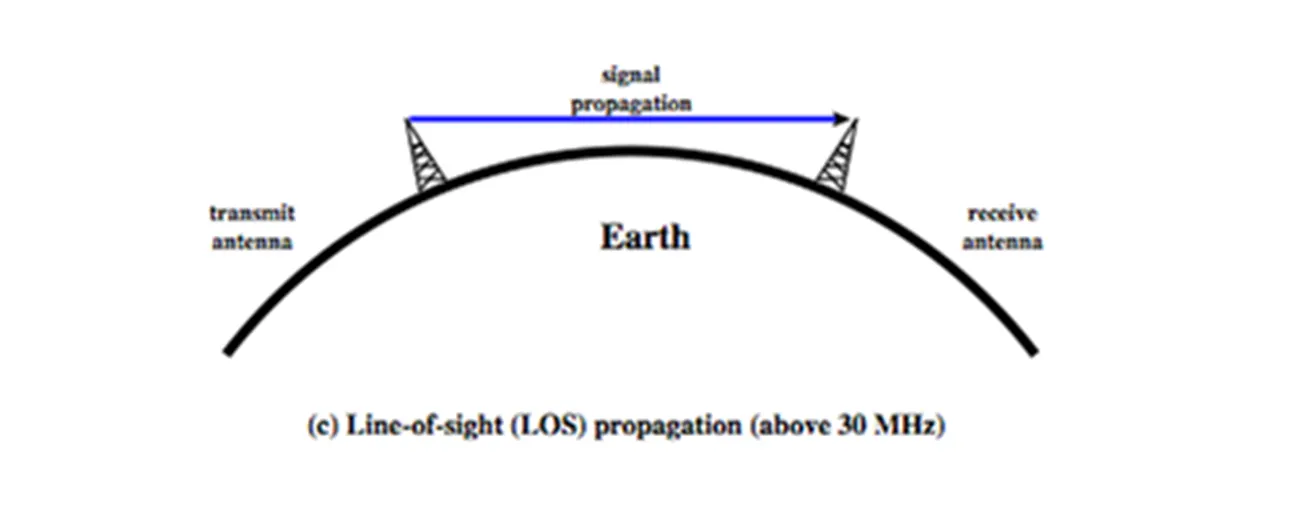

전방위 방사이며 마이크로파와 마찬가지로 LOS에 영향을 받는다.
•
Multipath Interference에 의해 방해를 받는다.
◦
지면, 물, 장애물에 의해 여러번 반사되므로 여러 방향으로 시간차로 신호를 중복 수신하는 문제가 생긴다
Infrared
Refraction
전자기파의 속력은 매질의 밀도에 의해 결정된다. 진공의 경우 광속, 매질이 높은 밀도를 가짐에 따라 더 느려짐
