Transmission Control Protocol / Internet Protocol

Network Access / DataLink

Internet Protocol/ Internet Layer

Transport Layers

Transport Layers : 시험문제에 자주 나온다!!!!

TCP : Transmission Control Protocol

Header

UDP : User Datagram Protocol

Transmission Control Protocol / Internet Protocol

TCP/IP는 레이어형 프로토콜 구조를 채택함으로써 커뮤니케이션의 거대한 문제를 작은 문제로 나누는 역할을 한다.

TCP/IP 프로토콜 아키텍쳐

TCP/IP는 단일 프로토콜이 아닌 멀티플 프로토콜 컬렉션이다.

TCP는 현재 인터넷의 표준으로 자리잡고 있다.

강슬설

TCP/IP 레이어

이메일은 SMTP 프로토콜을 사용한다.

파일 전송 FTP(File Transfer Protocol) 프로토콜을 사용한다.

SSH 프로토콜을 사용한다.

대부분의 인터넷은 HTTP(Hyper Text Transfer Protocol)프로토콜을 사용한다.

강설슬

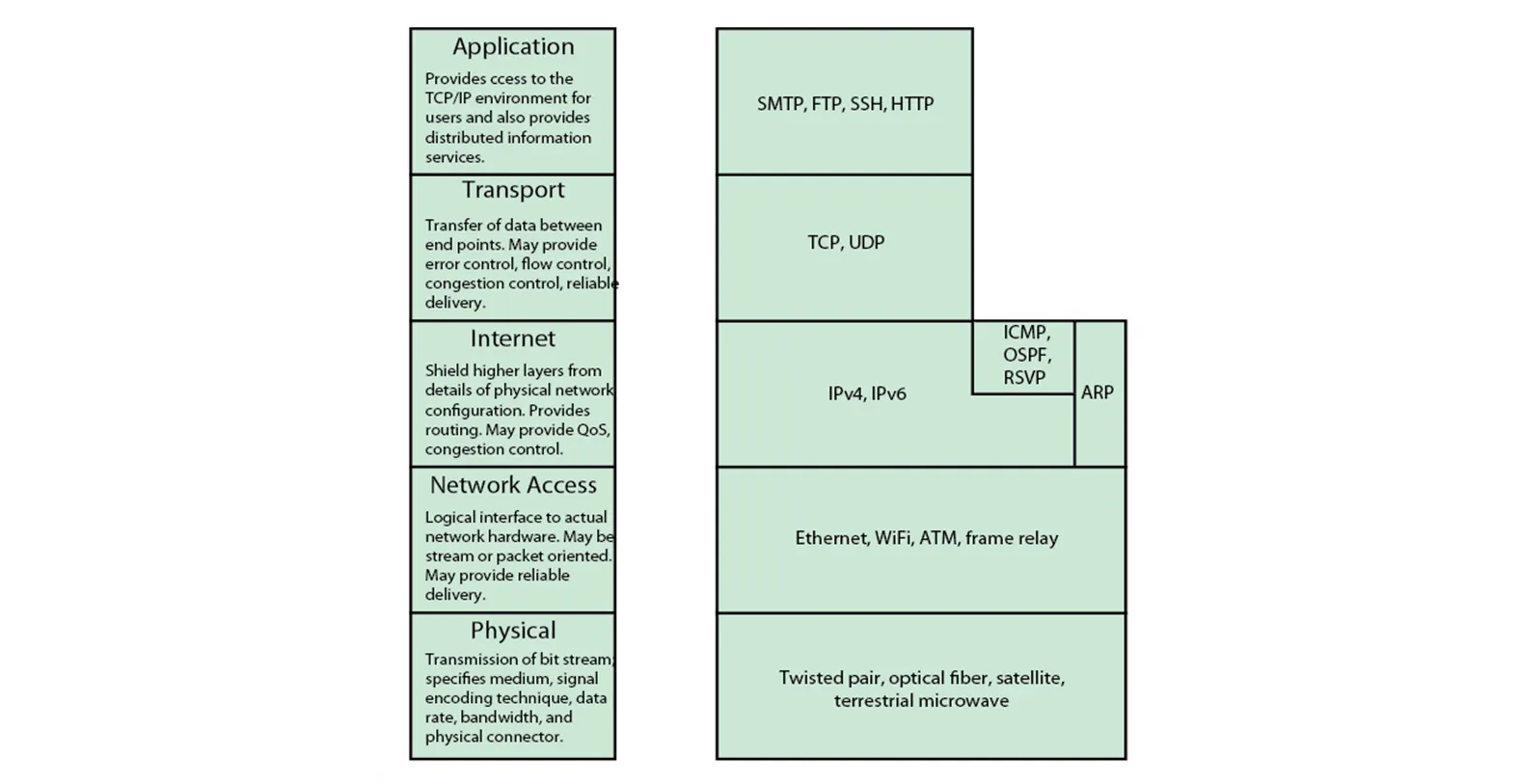

TCP/IP 구조

Physical Layers

컴퓨터와 네트워크 사이의 물리적 인터페이스를 다룬다. 쉽게 말해 물리 매체 상의 비트 스트림을 전송한다.

Physical Layers는 Device와 네트워크 사이의 물리적인 인터페이스를 다룬다.

•

전송매체의 특성이나 시그널의 특성, 데이터율 같은 사항을 규정한다.

•

신호 부호화 기술, 물리적인 접속 등을 다룬다.

트위스티드 페어, 광섬유, 위성, 지상 마이크로웨이브 등이 해당된다.

강슬설

Network Access / DataLink

실제 네트워크 하드웨어에 대한 논리적 인터페이스를 담당한다.

동일한 네트워크에 접속된 2개의 종단 시스템이 네트워크에 접속하고 데이터를 통신하는 것을 다룬다.

•

스트림 또는 패킷 지향적이며, Reliable한 전달서비스를 제공한다.

•

이더넷, 와이파이, ATM, 프레임 릴레이등이 해당된다.

인터넷 레이어는 Priority 서비스를 제공하지 않는다. 네트워크 레이어에서 제공.

강슬설

Internet Protocol/ Internet Layer

서로 다른 네트워크에 접속된 컴퓨터가 통신할 때, 네트워크를 건너는 작업을 한다.

두개의 디바이스가 서로 다른 네트워크에 연결되어있을 경우, 연결된 여러개의 네트워크를 통과하는 절차가 필요하다.

인터넷 프로토콜(IP)은 여러개의 네트워크를 통과하기 위해 필요한 경로배정 기능을 제공한다.

RPG에서 중간마을에 도착해서 마왕성으로 가는 길을 알아내는 것과 같음.

IP는 라우터에서도 구현되어있다.

라우터의 경우 : S→D까지의 경로를 계산하기 위해 물리 레이어~인터넷 레이어(L3)까지 구축되어있음.

L4 L5는 데이터의 내용물을 확인할 필요가 없다. 데이터의 라벨(헤더, 우편물로 치면 주소)만 참조해서 재분류 후 전송만 하면 되기 때문에 L3까지만 구현한다.

상암물류분류센터와 같은 것

특히 라우터는 2개의 네트워크를 연결하고, S와 D사이의 경로를 따라 하나의 네트워크로부터 다른 네트워크로 중계해주는 기계이다.

강슬설

Transport Layers

기초 지식은 여기 참조.

엔드포인트 간 신뢰기반 전송 서비스를 제공하기도 하지만, 비신뢰성 서비스도 제공한다.

•

인터넷 레이어에서는 라우팅을 담당함 (ipv4, ipv6)

◦

Application~Transport를 Logical Layer, Network Access~Physical을 Physical 레이어라고 하면, 인터넷 레이어는 그 사이를 이어주는 중간자역할을 한다.(일종의 인터페이스?)

•

네트워크 액세스 : 로지컬 인터페이스 역할 (컴퓨터와 실제 네트워크 하드웨어 간의 이터페이스)

◦

HDLC 등등

•

강슬설

Transport Layers : 시험문제에 자주 나온다!!!!

Host-to-Host Connection을 구현하는 첫번째 레이어다.

Reliable Delivery of Data

모든 앱에게 공유되는 레이어

강슬설

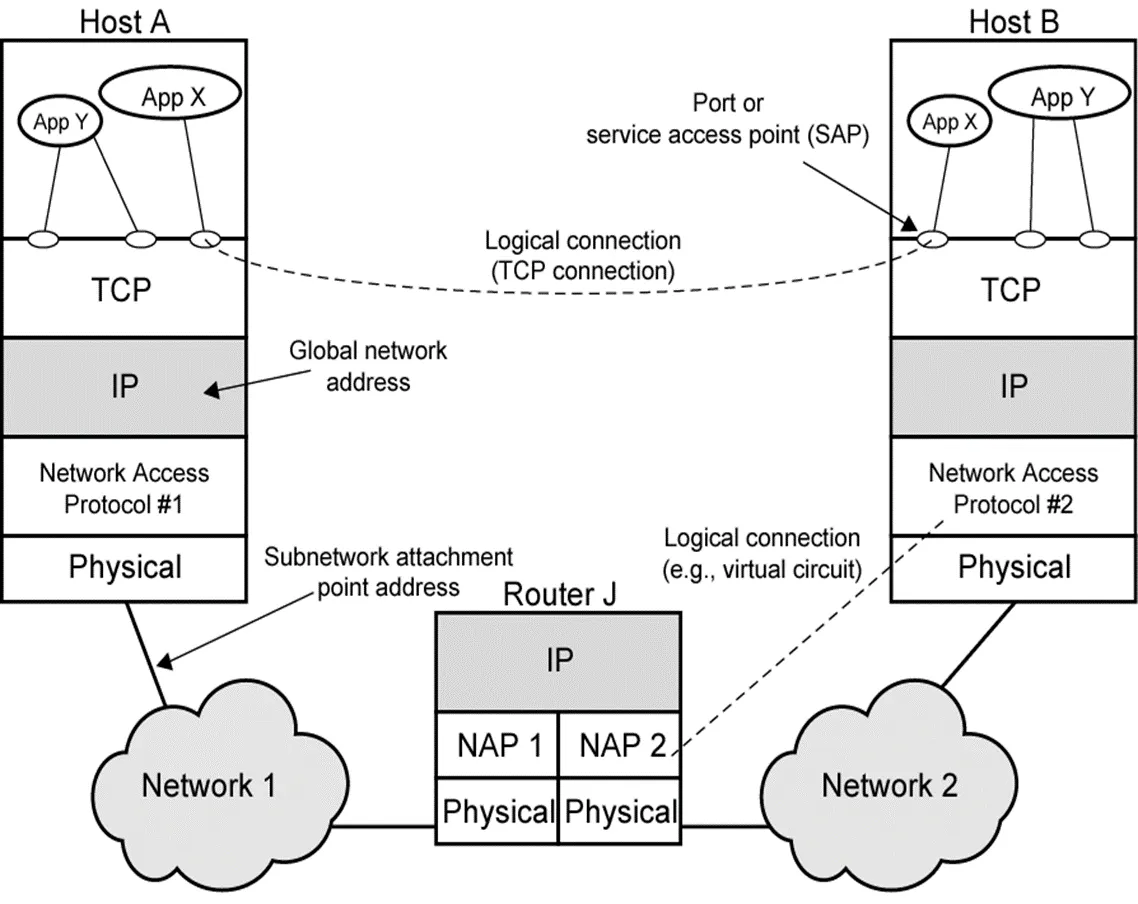

Operation of TCP/IP

네트워킹하는 모든 애플리케이션은 1개 이상의 포트 넘버를 가지고 있다.

App에서 데이터를 송신하게 된다면 TCP

IP는 글로벌 네트워크 주소이다.

Examples

강슬설

TCP/IP 주소 요구사항

두가지 어드레싱이 필요함.

•

글로벌 네트워크 주소

◦

각 호스트는 유니크한 글로벌 인터넷 주소를 가지고 있어야 한다.

•

서브네트워크 포인트 주소

◦

호스트 내 어플리케이션은 서로 유니크한 포트를 가지고 있어야 한다.

•

TLV

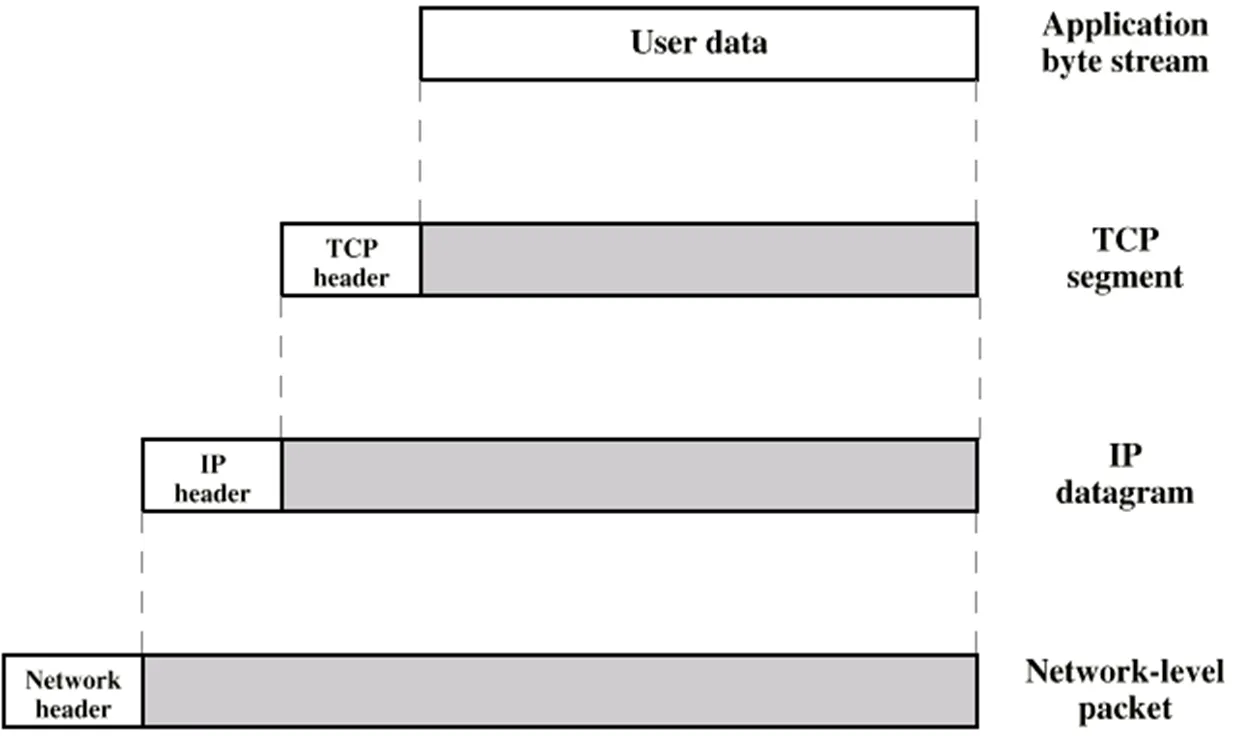

오리지널 바이트 스트림에서 각각의 헤더가 붙는다.

TCP 세그먼트를 만들기 위한 제어정보는 다음과 같다.

•

목적지 포트 : 목적지 호스트에 있는 TCP 개체가 세그먼트를 받았을 때, 어디로 전달할지를 알아야한다.

•

Sequence : TCP는 세그먼트를 순차적으로 전송할 경우 번호를 붙이는데, 목적지의 TCP가 데이터를 받았을 때 세그먼트의 순서가 올바르지 않으면 이를 바로잡는다.

•

Checksum : 전송 TCP는 세그먼트의 나머지 내용을 연산하여 코드를 만든다. 수신 TCP는 똑같은 연산을 해 비교한다.

다음으로 TCP 세그먼트가 IP에 넘어갈 때는 IP 데이터그램을 구성한다.

•

목적지 호스트 주소

마지막으로 호스트에서 서브네트워크로 데이터를 옮기기 위해 네트워크 액세스 레이어로 전환한다.

•

대상 서브네트워크 주소 : 서브내트워크는 패킷을 전달할 연결된 장치를 알고 있어야 한다.

•

서비스 리퀘스트 : 데이터가 어떤 방식으로 보내질지를 결정한다.(패킷이든, 프레임 릴레이든…)

강슬설

TCP : Transmission Control Protocol

TCP는 대부분 어플리케이션에서 사용되는 프로토콜 레이어다.

TCP는 어플리케이션간의 데이터 전송을 위한 신뢰성있는 커넥션을 제공한다.

TCP 세그먼트가 해당 레이어에서 기본 프로토콜 유닛 취급된다.(바이트 스트림 + TCP 헤더)

TCP는 엔티티간의 세그먼트를 트래킹(추적) 각 커넥션이 안정적으로 연결되어있는지 확인하기 위해.

Header

데이터의 전송효율을 높이기 위해서 최적의 헤더 포맷을 작성해야한다.

가능한 포트의 개수는 2^16-1개 약 4백만?

•

Acknowledgement Number

•

Header length

•

Reserved

•

Flags(8) : 플래그비트, 데이터에 특정 신호가 있을 경우 이를 각 상황에 맞게 처리한다.(리눅스 시그널 처리와 비슷한 구조)

•

Window :

•

Checksum : 에러체크를 위한 비트, 헤더를 포함한 전체 세그먼트에 대해 계산한

•

Urgen Pointer : 긴급히 처리해야할 데이터의 위

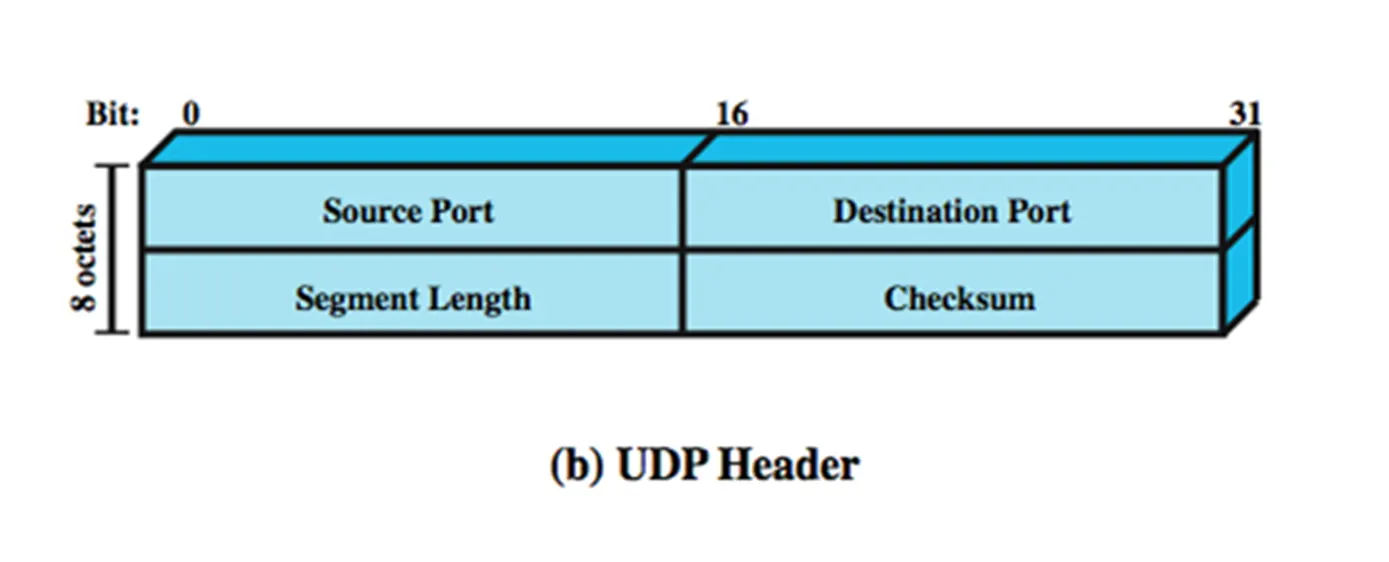

UDP : User Datagram Protocol

•

정보전달의 정확성, 데이터 복사, 을 반드시 보장하지 않는다.

UDP의 체크섬은 헤더의 체크섬이다.
